定襄億欣源簡述山西鍛件與鑄件檢測方法有什么不同？
信息來源：www.biceidea.com 發布時間：2025.10.10
定襄億欣源采用好的原材料進行原材料進行生產加工，我們原材料通過抽樣檢查化學成分、外觀檢查、檢驗材料是否符合尺寸與形狀公差要求、宏觀和微觀夾雜物檢驗等多種方式來檢驗原材料質量。
鍛件廠的生產原材料主要是各類鋼材，在鋼出廠前廠家一般都應進行檢驗，以合格品供貨，但是通常鍛件廠都是從鋼材銷售公司購買，作為生產鍛件的廠家也應該進行必要的檢驗。鍛件廠檢驗原材料時可以采用普查或者抽查的方式進行。檢驗的項目可以根據鍛件原材料的種類和鍛造的使用要求確定。
1、抽樣檢查化學成分。用火花鑒別、磁感應法和光譜分析等方法檢查鍛件使用的材料是否出現混裝現象。
2、外觀檢查，確定表面有無缺陷及缺陷的程度、有無脫碳現象。
3、檢驗材料是否符合尺寸與形狀公差的要求。
4、通過斷裂試驗檢查材料內部縮孔和白點，通過熱斷裂試驗檢查鍛件原材料的熱脆性。
5、鍛件廠還可以宏觀和微觀的夾雜物檢驗；通過硫印試驗檢查鋼中硫的偏西，并確定其偏析區。
6、用顯微鏡檢查晶粒度；檢查金相組織。
7、無損檢查超聲波探傷、磁力探傷或渦流檢查。
8、通過鐓粗試驗檢查材料的鐓粗性能；通過拉伸試驗、硬度試驗、沖擊試驗等檢驗力學性能。
9、淬透性試驗，當用一個新爐號的原材料時，鍛件廠先制造一小批鍛件，并進行熱處理，然后進行檢查，確定出該爐號材料的熱處理制度。

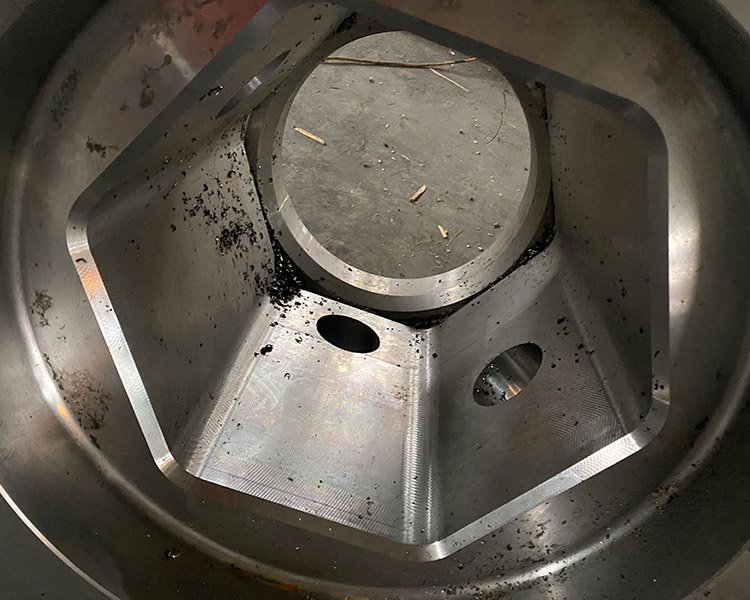

定襄億欣源軸類鍛件是一種應用非常廣泛的鍛件，這類軸類另加具備很好的加工性能，在實際應用中米有多孔性，也沒有其他的瑕疵，因此不僅有著良好的外觀保證，還有著優良的 ，下面就來介紹一下符合怎樣要求的軸類鍛件才會深受人們歡迎。
齒輪軸鍛件的材料種類很多，齒輪鍛件常用材質為：40Cr、42CrMo、20CrMnMo、20CrMnTi等，42CrMo、40Cr鍛造齒輪在起重行業居多大規格齒輪鍛件為主，20CrMnMo、20CrMnTi用在傳動機械鍛造齒輪居多，小件無主（參考）。齒輪大部分需要需要齒輪提 ，齒輪熱處理硬度在38-42HRC可以達到佳性能，42CrMo的韌性比40Cr好很多，因為前者熱處理淬透性 好，這和其材質聯系很大。還有，相同硬度下的強度很接近。在佳性能40Cr的抗拉強度為60~75公斤/mm2，屈服強度為35~55公斤/mm2；42CrMo的抗拉強度為110公斤/mm2，屈服強度為95公斤/mm2，顯然42CrMo的性能要比40Cr的性能好的多。
40Cr材質有良好的淬透性，水淬時可淬透到直徑28~60mm，油淬時可淬透到直徑15~40mm。經調質處理后，材質有良好的綜合力學性能，而且具有良好的低缺口敏感性和低溫沖擊韌性。
下一條：沒有了
